Тест ресивера Yamaha RX-V1071, RX-A1010

Обзорный тест ресиверов Yamaha RX-V1071, RX-A1010

Данный тест-обзор является полностью независимым от позиции и мнений производителя и сторонних торгующих организаций. Цель - максимально полно и честно раскрыть функциональные особенности и свойства ресивера. Коммерческая поддержка осуществляется Интернет магазином лаборатории.

1. Общий обзор

При выборе модели для тестирования учитывались общие тенденции в сфере домашнего кинотеатра: повсеместное использование Интернет ресурсов, распространение HD контента, неуклонное желание потребителей получать качественное звучание и необходимый функционал. Ценовая категория была выбрана равной стоимости iPhone устройств последнего поколения 30-40.000 руб. Говоря серьезно, к данной ценовой категории обычно относятся ресиверы "прорывной" группы в плане технологий, эти модели покупают надолго, предварительно тщательно исследовав их качественные возможности.
Изучив ситуацию на рынке ресиверов за 2010-2011 годы, я пришел к выводу, что наиболее заслуживающие внимание ресиверы были: Yamaha RX-V1067, RX-V2067, RX-V3067, и они охватывали более широкий ценовой диапазон 30-50.000 руб. По совокупности потребительских свойств, их отношению к цене, они явно опережали почти всех конкурентов на Российском рынке. С выходом новой линейки 2011-2012 года ситуация сильно изменилась. Не успели слова о "повороте маркетингового департамента Ямахи к потребителю лицом" засветиться на страницах наших ведущих печатных изданий, цены на новые модели выросли почти на 70%, максимально приблизившись к ценам конкурирующих компаний. Большинство моделей конкурентов обладают аналогичными свойствами.
Только одна модель Yamaha RX-V1071 по прежнему остается в разумном и доступном для многих диапазоне цен и имеет целый ряд уникальных преимуществ. Для начала посмотрим ее местоположение среди других моделей:

Модели 2010/11г.		Модели 2011/12г.
Classic	Aventage	Classic	Aventage
RX-V3067	RX-A3000	RX-V3071	RX-A3010
RX-V2067	RX-A2000	RX-V2071	RX-A2010
RX-V1067	RX-A1000	RX-V1071	RX-A1010
RX-V767	--	RX-V771	RX-A810 (добавлен HDMI вход)

В прошлом году в Россию поставлялись классические модели, в этом году преимущественно Aventage, плюс RX-V1071. Различия между Classic и Aventage сводятся в основном к дизайну фронтальной панели и дополнительной опоре у последних (в бюджетной модели RXA810 отличий больше, но они также незначительны). При этом цена во всем мире на обе линейки практически не отличается.
Итак, чем же так заинтересовал меня RX-V1071? Очевидные плюсы можно изложить по пунктам:

1. Блок питания - он явно усилен, и увеличен трансформатор, об этом говорит масса аппарата - 15 кг. (масса аналогичных по цене моделей у большинства конкурентов 11-12кг.)
2. Расположение схем - симметричное. Это видно во всех каталогах, сквозь решетку верхней крышки. Такая схема раньше применялась в основном только в очень дорогих моделях. Это роднит ресивер со стерео усилителем, и может самым положительным образом сказаться на звуке.
3. Раздельные цифро-аналоговые преобразователи ЦАПы - самый чувствительный элемент ресивера, именно здесь преобразуется цифровой код в аналоговый сигнал малого уровня, который предстоит еще многократно усилить. Эти преобразователи у RXV1071 раздельные!!! и имеют существенно лучшие параметры с аналогичными ЦАП предыдущих моделей (RXA810, RXV771,671...), и ЦАП конкурирующих моделей.
4. Стартовая цена на RX-V1071 примерно 40.000 руб, тогда как на его клон Aventage RX-A1010 - 46.000 руб. При этом на модель RX-V1071 дополнительно предлагаются специальные коммерческие программы и скидки для постоянных членов клуба Yamaha.

Все другие свойства: функционал, коммутационные возможности, Интернет подключение и управление похожи, по крайней мере, по уровню реализации на модели других производителей. Из конкурирующих моделей этого же года выпуска я рассматривал: Onkyo TX-NS709 и Denon AVR-2312. Другие довольно известные производители Harman/Kardon AVR365, NAD T757... при достаточно продвинутой аналоговой секции (но далеко не идеальной) уступают в необходимом функционале. Модель ресивера Pioneer VSX- LX55 напротив, при максимально возможном функционале оснащена цифровым ШИМ усилителем. Типичный "генно-модифицированный продукт" (образно выражаясь).

Итак, Yamaha RX-V1071 и его клон RX-A1010. Ниже представлены фото фронтальных панелей этих ресиверов на которых можно увидеть все существующие отличия - фронтальную панель другого дизайна (на моделе RX-A1010 более толстый акриловый дисплей) и дополнительную центральную опору, поддерживающую трансформатор. Ямаха это называет технологией A.R.T Wedge , предназначенной для подавления вибраций. При желании подобную опору можно сделать для RX-V1071, используя фирменные или более качественные демпфирующие конусы.

Тщательнейшим образом сравнив эти 2 аппарата я пришел к предсказуемому выводу: других отличий не существует, ни в комплектующих, ни в коммутационных свойствах, ни в функционале. За счет более толстой фронтальной панели, глубина RX-A1010 на 2 мм больше. Ресиверы комплектуются одими и теми же пультами ДУ и другими идентичными аксессуарами. Для того чтобы дальнейшее тестирование проходило более продуктивно, за экспериментальный аппарат был взят RX-V1071, так как имеет меньшую стоимость и потому большую привлекательность. Далее по тексту преимущественно будет упоминаться только эта модель
Паспортные данные на ресивер вы можете посмотреть в подробной таблице сравнения ресиверов за 2011 год. Я ограничусь лишь основными:

1. Мощность RMS при нагрузке 8 Ом, искажениях менее 0,1% , и подаче широкополосного сигнала - 110 Ватт на канал . При этом мощность замеряется при нагрузке только фронтальных каналов.
2. Мощность на 4 Омах и при подаче частотного сигнала (1кГц), при искажениях менее 1% - 170 Ватт, этот параметр носит более маркетинговый характер. Так ресиверы компании Onkyo в каталогах описываются подобными величинами. А ресиверы компании Harman/Kardon, NAD наоборот стремятся приблизиться к физически номинальному выражению мощности, и такой уровень сигнала оценивают как 60-70 Ватт.
3. Соотношение Сигнал/Шум - 100 дБ (со входа CD).
4. Соотношение Сигнал/Шум ЦАП - 113дБ.
5. На мощности до 55 Ватт ресивер имеет минимальные искажения: до 0,04%.
6. Коэффициент демпфирования 150 единиц говорит о хорошей совметимости с широким спектром акустических систем.
7. 17 программ DSP совместимых с HD звуком и режимами 3D Sound.
8. Графическое экранное меню GUI - есть вариант на русском языке.
9. Сетевой интерфейс DLNA 1.5.
10. 8 HDMI входов (включая 1 фронтальный) и 2 HDMI выхода. Полная 3D Video поддержка.
11. Размеры (ШхВхГ): 435х182х430мм, Масса 15.1кг.

Из всех ресиверов модельного ряда 2012 г. Yamaha RX-V1071 наименее "пострадал" от новшеств и изменений. Его прошлогодний вариант RX-V1067 имел достаточно прочную позицию на рынке в 2011 году, неоднократно побеждал в тестах и получил массу положительных отзывов от счастливых обладателей. Внешне измений нет вообще, как с фронтальной так и с тыловой стороны. Это бывает довольно редко, когда модель не нуждается в доработках. В пульте управления редко использемую кнопку "HDMI OUT" перенесли вниз пульта, что логично. Функционально, USB теперь стал совместимым с i-Phone/iPod изменилась схемотехника связанная с сетевым интерфейсом и не только, об этом более подробно в разделе 3 (конструкция и технические решения). Собственно изменений больше никаких не видно.
Большинство кнопок управления на фронтальной панели скрыты под элегантной крышкой, открывающейся очень плавно. В отличии от модельного ряда 2009 года, теперь среди кнопок управления есть кнопки выбора меню, что дает возможность полноценно использовать ресивер даже в случае отсутствия пульта управления.

Дисплей с белыми символами, с поддержкой кириллицы. Справа, большие символы уровня громкости, небольшие квадратики в соответствии задействованными каналами и в соответствии с декодером. По центру отображение источника, DSP режима или названия декодера. Слева, красным цветом отображается используемый и активный HDMI интерфейс и номер выходного интерфейса HDMI, а ткаже белый символ используемого входа (например AV1). Кнопка Info на пульте управления предоставляет на выбор несколько вариантов информации по центру дисплея в зависимости от источника. Например, при просмотре Blu-Ray или DVD плеера вы можете выбрать отображение декодера или DSP программы, а вот при прослушивании i-Pod/USB/PC/Net можно выбирать артистов, песни, жанры.
Коммутационные возможности как всегда исчерпывающие. Необходимые интерфейсы для ресивера 2012 года: Ethernet (сетевой интерфейс с поддержкой DLNA 1.5, группа высококачественных разъемов Pre-Out для подключения оконечного усилителя мощности (для любителей аудиофильного стерео), Multi Channel Input - группа разъемов для подключения источников с многоканальным декодером (например плеера с многоканальным аналоговым SACD выходом). Конечно HDMI входы, в данной моделе их 8 (один с фронта), 2 переключаемых выхода (на ТВ и видео проектор), а также качественные акустические клеммы. В RX-V1071 использованы усиленные акустичсекие клеммы, позволяющие комфортно подключать кабели сечением до 6мм2.

Для подключение экспериментальной системы я использовал: трофейный фронтальный акустический кабель Oehlbach 1017 (Reference) оборудованный торцевыми контактами типа "Banana", для подключения тыловых и центральной колонок использован обычный кабель из бескислородной меди сечением 2.5мм2, который подключен обычным способом с закруткой клеммы на ресивере. Источник Blu-Ray плеер подключен к ресиверу HDMI кабелем 1м, HDMI Out ресивера аналогичным 2метровым кабелем подключен к телевизору. От роутера к ресиверу идет сетевой кабель 5-ой категории. Поскольку в моем относительно старом телевизоре нет возвратного аудио канала, я использовал обычный стерео 2RCA-2RCA кабель от телевизора на вход Audio 1 в ресивере. На вход Audio 2 я подключил старенький трофейный CD плеер Yamaha CDX-890.

2. Включение и настройка ресивера

Перед включением ресивера в основном режиме, я зашел в Advanced Setup с целью посмотреть некоторые параметры ресивера и версию программного обеспечения (ПО). Это можно не делать при обычной эксплуатации. Зайти в этот дополнительный Setup можно стандартным способом: из выключенного положения - нажимаем и удерживаем кнопку Straight (под откидной крышкой) и одновременно жмем MAIN ZONE (включение). На дисплее ресивера появляется надпись Advanced Setup и значение импеданса 8/6 Ом. Далее переход по пунктам меню осуществляется кнопками Program и по пунктам подменю опять кнопкой Straight. Меня интересовала версия прошивки - в моем аппарате была Ver 1.03. Последнее фото - контроль версии ПО после процедуры Update

Так как ресивер у меня был подключен к сети, то при первом обычном включении ресивер выдал информацию о налии нового ПО и возможности его автоматической замены через сеть, прямо сейчас. Поскольку на русский язык я еще не успел переключить ресивер, данное сообщение я увидел на английском языке. В принципе, я рекомендую обновить ПО сразу, чтобы потом не отвлекаться. Но, забегая вперед скажу, данное сообщение (о наличии обновлений ПО) всегда можно проверить в специальном меню и произвести замену в любой удобный момент. Процедура смены ПО длиться 10-15 минут, как и указано в сообщении. Во время процедуры апгрейда не выключайте питание ресивера и Network кабель. После обновления, я снова зашел в Advanced Setup и увидел версию 1.08. Ее же можно посмотреть и в обычном меню.

Настройка RX-V1071 очень похожа на настройку, описанную мною в прошлом году в обзоре ресивера RX-V767. Т.е. пользователю предлагается автоматический и ручной вариант настройки. Естественно, возможен вариант ручной корректировки результатов автонастройки. Как и в прошлый раз, на выбор предлагается настройка по одной точке прослушивания и по нескольким (до 8-ми точек). В RXV1071 появилась возможность работать с 2-мя шаблонами параметров. Я установил микрофон в точку прослушивания и запустил автонастройку, нажав на ENTER, измерения я произвел в одной точке.

Прежде чем сохранить результаты можно их посмотреть (выбрать пункт РЕЗ-ТАТ). В моем случае получилось следующее:

Параметрический эквалайзер записывается в память ресивера сразу в 3-х вариантах: натуральный, усредненный, по фронту. Натуральный - это коррекция АЧХ в соответствии с представлением компании Ямаха о музыкальности, Усредненный - это вариант выравнивающий АЧХ к ровной характеристике, По фронту - АЧХ фронтальных колонок остается без изменений, а АЧХ всех других колонок под них подстраиваются. Есть еще вариант Прямой - это когда параметрик не работает, и Ручной режим - его можно использовать для корректировки АЧХ каждого канала в соответствии с вашими предпочтениями и навыками регулировок. Для того, чтобы использовать Ручной режим, надо скопировать любой из записанных вариантов в форму Ручного режима:

Копирование результатов авто параметрика в Ручной

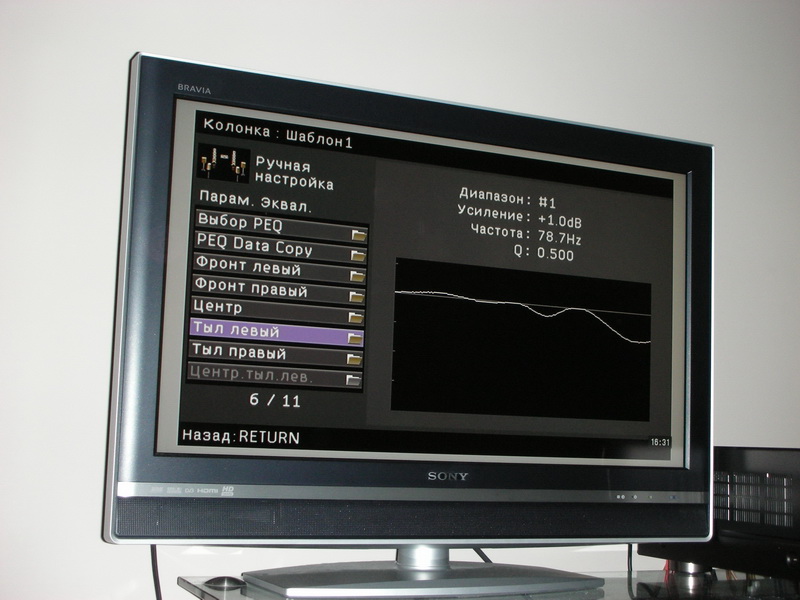

После авто настройки, по умолчанию выбирается режим Натуральный. Я рекомендую просматривать результаты АЧХ во всех 2-х режимах, представляя глубину корректировки сигнала и возможные, в связи с результатом, предпочтения (наряду со слуховым тестом). Ниже приводятся графики АЧХ в режиме Натуральный в моем случае:

И результаты в режиме Усредненный. Сравнивая две группы графиков можно сделать вывод, что во втором усредненном случае коррекция АЧХ менее сильная, и этот вариант предпочтителен. А вот режим Натуральный повлечет сильную коррекцию. Возможно требуется еще поработать над расстановкой акустических систем, их разворотом и т.д.:

Каждый шаблон охватывает весь спект настроек акустических систем, плюс конфигурацию. Данные шаблоны можно привязывать к определенной сцене. В отличии от младших ресиверов RX-V767, 771,671.... в RX-V1071 кнопки SCENE являются аналогами кнопок пямяти. Таких ячеек 12 и 4 из них выведены на пульт ДУ. Настроить все параметры сцены можно используя меню "Сцена" выбираем необходимую сцену (например SCENE1), входим в пункт "Загрузить", и подпункт "ДЕТАЛИ", именно здесь можно отметить галочками все требуемые параметры:

3. Переназначение входов

Для чего необходимо переназначение входов. Типовой пример: спутниковый видео тюнер - выходной интерфейс HDMI, казалось бы подключай и пользуйся. Однако по HDMI он выдает HD Video картинку 1080p, а звук только в стерео режиме, тогда как оптический или коаксиальный выход тюнера обеспечивает выход многоканального звука. Таким образом задача состоит в передаче на ресивер RX-V1071 видео картинки по HDMI, а звукового потока по другому интерфейсу (оптика, коаксиал, аналог). Очень много аналогичных примеров при использовании ПК в качестве источника сигнала, так как не все ПК оснащены высококачественными звуковыми и видео картами. Я уже не говорю о прикладных задачах, например, игра в игровую приставку с выводом фонового звука с другого источника и т.д. Данная функция присутствует не у всех моделей других фирм. В ресиверах Ямаха она реализована по разному, в зависимости от года выпуска модельного ряда. Раньше - эта функция называлась Assignment, потом ее попытались убрать, в моделях RXV365-2065 ее пришлось программно добавлять с помощью прошивки (в раздел Option). В ресивере RX-V1071 (также как и во всех других моделях серии Aventage RX-A1010, RX-A2010, RX-A3010) это делается следующим образом:
Нажимается кнопка Option (это опциональное меню, оно отображается на дисплее ресивера и на мониторе ТВ). Option меню привязано к конкретному входу ресивера, т.е все настройки которые вы видете распространяются на выбранный вход. Среди прочих пунктов вы найдете пункт "Аудио выбор" в котром несколько значений - авто, HDMI, коаксиал/оптика, аналог. Выбрав значение коаксиал/оптика поучаете желаемый результат, теперь аудио сигнал будет приниматься по интерфейсу SPDIF, соответствующему выбранному входу (например AV1 соответствует коаксиальный цифровой вход 1):

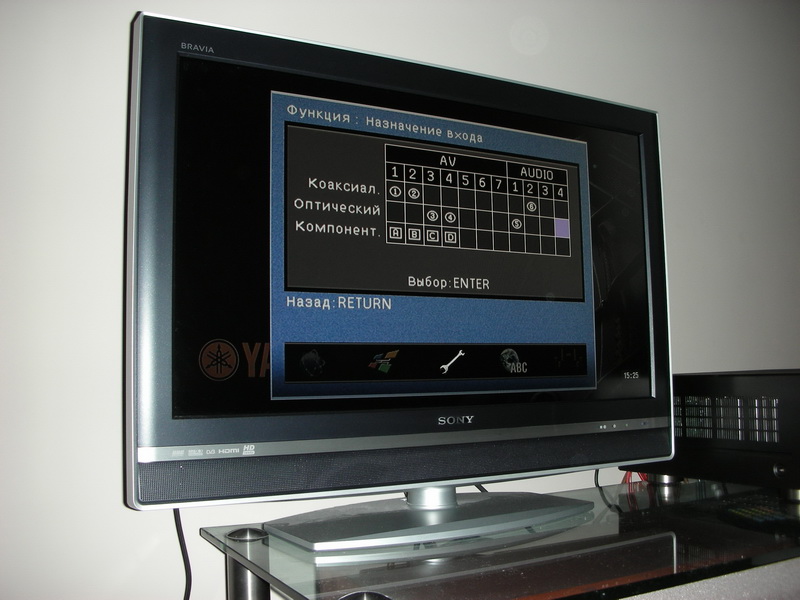

Но если мы хотим использовать не коаксиальный а оптический вход, например из группы AV3. Такое переназначение также можно организовать с помощью обычного графического меню GUI: нажимаем кнопку On Screen, далее Настройки, далее Функции, далее Назначение входа. На экране появиться таблица, на которой изображено соответствие интерфейсов на данный момент. Используя пульт ДУ (кнопки Вверх, Вниз, Влево, Вправо, Enter) можно привязать необходимый SPDIF к необходимому AV или Audio входу:

Есть возможность назначать видео сигнал на такие источники как USB или Tuner или Multi Ch. Это делается через меню "Входы", далее выбирается этот вход (например USB) и пункт "Видеовыход" где и можно установить необходимый видео вход.

4. Управление ресивером

Управление ресивером RX-V1071 (RX-A1010), может осуществляться следующими способами:
а). Пультом ДУ,
б). С помощью web интерфейса ресивера и ПК включенного в локальную сеть,
в). С помощью iPhone/iPad устройств или аналогичных устройств на платформе Android,
г). С помощью ПК и специальной инсталляторской программы "Ресивер менеджер" (тоже по локальной сети).
Конечно можно управлять ресивером с помощью кнопок на самом ресивере.

а). Пульт управления с номером RAV451 обучаемый и многофункциональный. Верхняя секция - это кнопки выбора входв, далее вниз идут кнопки тюнера, DSP режимы, кнопки Scene (в самом удобном месте), далее кнопки навигации, кнопки управление источником, цифровые кнопки, и в самом низу кнопки управления телевизором. Как и в моделях предыдушего года сверху пульта цветной индикатор, отображающий, чем управляет пульт: зеленый цвет - управление источником, оранжевый - ресивером. В отличие от большинства других способов управления ресивером, на пульте ДУ имеются кнопки доступа к экранному меню On Screen и меню Option, что дает возможность использовать все возможности ресивера.

б). Управление через web нтерерфейс требует включение ресивера и ПК в вашу локальную сеть. Для запуска программы ресивер должен быть включен или в меню ресивера в настройках сети, параметр "сеть режим ожидания" установлен на Вкл., далее вы просто вводите в адресную строку броузера IP адрес вашего ресивера. IP адрес ресивера можно посмотреть в меню, в разделе "Инфо" далее "Сеть":

web интерфейс ресивера и ПК_Интернет радио

web интерфейс ресивера и ПК_управление Зоной 2

Как вы видите, достаточно удобный интерфейс. Вы можете использовать как проводную, так и беспроводную локальную сеть. При выборе таких источников как Интернет радио, вы можете осуществлять навигацию (выбор жанра, страны, станции...).

в). Через iPhone (или другой Smart-phone). Наиболее модный на сегодня вариант управления, так как smart-phone как правило у многих под рукой, и ежедневная практика дает пользователю хороший опыт.
Рассмотрим данный способ управления на примере iPhone 4S. Для реализации управления вам необходимо скачать из i-Tunes store специальное приложение. Оно называется AV controller Yamaha. Вы можете открыть i-Tunes store, ввести в поиск слово AV Controller и вы увидите приложение Yamaha controller, которое вам необходимо загрузить в свою библиотеку (раздел приложений), а затем переместить на ваш iPhone. Даже если у вас нет еще ресивера, вы можете загрузить это приложение, и оно будет функционировать в демонстрационном режиме.

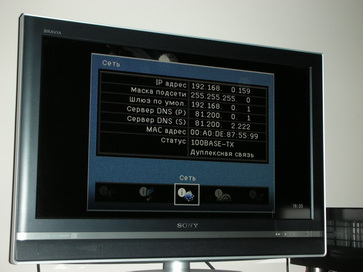

Если ваш ресивер уже работает, то вам необходимо зайти в меню ресивера и в пунтке Инфо найти раздел Сеть, где вы увидите IP адрес ресивера (аналогично предыдущему примеру). Далее кликаете на иконку AV Controller на вашем iPhone. После появления окна выбора устройств нажимаете значек "Установка" внизу дисплея, и вам будет предложено ввести IP адреса. В случае если у вас в системе Blu-Ray плеер Yamaha BDS1067,671, BDA1010, вы сможете также управлять и этими плеерами. Собственно после всех этих манипуляций, вы уже можете выбрать любое работающее устройство. Как и в предыдущем варианте управления, ресивер должен быть включен, а если установить праметр "Сеть режим ожидания" в положение "Вкл." то вы сможете также дистанционно включать ресивер (этот параметр находится в: меню/настройки/ручная настройка/сеть). Необходимое дополнительное оборудование - Wi-Fi роутер, подключенный к вашей сети.

г). Управление с использованием программы "Ресивер менеджер" аналогично варианту "б" (управлению через web интерфейс), но охватывает все 100% настроек ресивера и изначально предназначено для профессиональных инсталляторов, т.е. не для ежедневной эксплуатации ресивера с ней, а лишь для более унифицированной настройки. Неудобство данной программы для неопытного пользователя состоит в том, что велика вероятность случайного изменения настроек, а то и полного их искажения, программа имеет несколько режимов (реальное время/ асинхронный).

В заключении раздела отмечу, что управление ресивером достаточно продумано, и логично (за редким исключением). Время привыкания для неопытного пользователя составляет примерно пару недель эксплуатации. Меню ресивера переведено на русский язык. На дисплее ресивера отображаются русифицированные теги. В холостом состоянии, ресивер способен автоматически выключаться (Меню-Настройки-Функции-Автоматическое выключение питания: 4, 8, 12 часов).
Если сравнить все варианты управления, то наиболее удобным (и изящным) для неискушенного пользователя будет режим управления с iPhone (при условии искушенности пользователя в мире смартфонов), и это удобно также при озвучивании 2-х комнат. Вариант управление через web интерфейс, на мой взгляд, сугубо деловой, т.е. когда я работаю за компьютером, или в офисе где-то установлен ресивер Yamaha, можно осторожно "припугнуть" кого-нибудь из сотрудников. Наверняка это незаменимый интерфейс, если человек занимается на компьютере обработкой музыки и одновременно воспроизводит ее на своей домашней аудио системе. Управление родным пультом ДУ исчерпывающе, просто, привычно и потому немного скучно. Скорее всего, современному пользователю придется применять разные способы управления в зависимости от ситуации и стиля жизни.

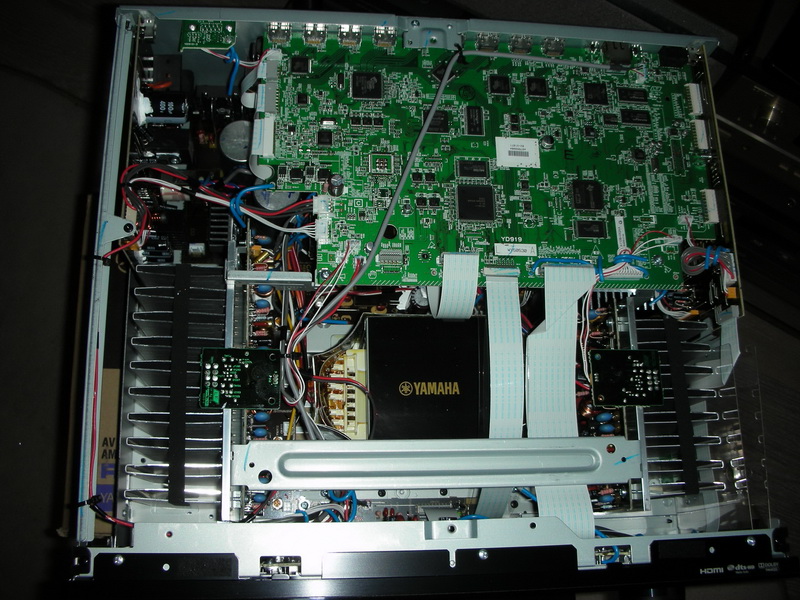

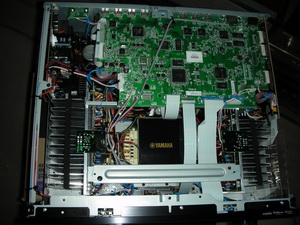

5. Конструкция ресивера RX-V1071, RX-A1010

Ресиверы Yamaha RX-V1071 и RX-A1010 это единственные ресиверы Yamaha премиум сигмента с 7-ю каналами усиления. Все более дорогие модели уже 9-канальные. Благодаря этому, геометрическое построение ресивера практически полностью повторяет модель прошлого года RX-V1067. Трансформатор находится в центре, транзисторные усилительные каскады расположены симметрично (слева и справа). Применяются новые, более эффективные радиаторы охлаждения и они стянуты поперечной рамой. На днище ресивера поперечно располагаются 2 "П"-образных металлических усилителя, на них крепится трансформатор и радиаторы. Под одной из поперечен, почти по центру ресивера, есть отверстие для "супер ножки" серии Aventage (наверняка можно просто вкрутить ее туда). Надо сказать, конструкция чрезвычайно прочная. На верхнем кожухе наклеены специальные антирезонансные пластины.

Блок питания (БП) все также хорош. Массивный трансформатор, теперь закрыт еще одним дополнительным наружним экраном. Аудиофильные, заказные силовые конденсаторы 12.000 мкФ х 2. Толстый кабель соединяющий БП и выходные каскады усиления. Основная часть БП располагается на самой нижней плате. Ресивер сконструирован так, что аналоговые низкочастотные сигналы расположены в нижней секции, а высокочастотные, цифровые сверху. На третьем снимке виден профиль радиатора охлаждения. Транзисторы закрепляются снизу у массивного основания. Все кабели аккуратно стянуты специальными зацепками, геометрия их расположения тоже очень важна.

Профиль радиатора, силовой кабель (красно-синий)

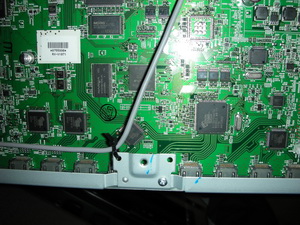

Цифровая плата Digital располагается традиционно сверху. Цифровая мощь современных ресиверов впечатляет: почти десяток процессоров, "думающих" со скоростью сотни миллионов операций в секунду, трудятся на аудио и видео сигналами. Основной аудио процессор со значком Cinema DSP и эмблемой Texas Instruments (TI D70YE). Рядом с HDMI входами располагаются качественные цифровые коммутаторы, приемники и передатчики цифрового аудио-видео сигнала High Definition. Отдельно, сбоку ресивера закреплена плата с раздельными цифро-аналоговыми преобразователями (ЦАП) Burr-Brown PCM1789. Ямаха находит плюсы в таком расположении платы, в том числе и при организации заземления, минимизируя шумы и искажения сигнала.

6. Подключение ресивера RX-V1071, RX-A1010 к сети Интернет и к ПК

Для подключения к сети я использовал роутер фирмы D-link, но подойдет любой другой DHCP маршрутизатор и желательно с Wi-Fi, чтобы можно было организовать управление со смартфонов. Если вы подключаетесь к сети впервые, то необходимо сначала запрограммировать роутер, а именно ввести в него параметры, которые вам предоставил провайдер и подсоединить сетевой кабель на вход роутера. Выходы роутера соответственно подключаются к ресиверу, компьютеру и другим устройствам (серверы NAS, другие роутеры и т.д.). В сетевых настройках ПК устанавливаем автоматическое определение параметров сети. Ниже представлена типовая схема подключения:

Прием Интернет радиостанций начинает работать сразу, если вы выполнили правильное подключение и настройки роутера. Вам достаточно нажать на кнопку "NET" пульта ДУ и вам будет предложен специальный броузер для навигации по Интернет радиостанциям. Далее вы выбираете необходимую вам станцию и нажимаете "Enter", происходит буферезация данных и начинается воспроизведение. В процессе воспроизведение можно выбрать в Меню ресивера пункт Инфо и посмотреть разрешение принимаемого сигнала.

Очень часто покупатель в процессе выбора ресивера задается вопросом - а зачем в ресивере нужно Интернет радио, когда оно есть в компьютере? Ответ очень прост: 1. Точно также как в ресивере есть приемник FM радиостанций, логично оснащать его и Интернет приемником - вам не нужно включать ваш ПК, навигация проста, понятна и не загружена лишней информацией. Эксплуатация Интернет радио становится точно такой же как и эксплуатация обычного FM радио. 2. Воспроизведение Интернет радиостанций через ресивер намного более качественное - в вашем распоряжении уникальная функция Music Enhancer (для улучшения MP3 сигнала), полностью отсутствуют внешние шумы (кабели от ПК обычно очень длинные и звуковая карта не всегда высокого качества, в ресивере же все внутри, и все оптимизировано, используются очень качественные звуковые элементы и схемы).

Подключение ресивера к домашнему ПК может осуществляться 2-мя способами: по сети (смотрите схему в начале раздела) и с помощью звуковой и видео карт ПК. Возможна и смешанная схема объединяющая оба варианта. Второй вариант позволяет передавать на ресивер аудио-видео сигнал, и эта схема определяется возможностями звуковой и видео карт в вашем ПК. Наиболее распростаненный интерфейс при подключении современного ПК к ресиверу - это HDMI. Требуется произвести массу настроек на ПК для реализации такой схемы, а так как такие настройки по большей части определяются типом используемых драйвером, карт и ПК в этом обзоре мы остановимся только на первом способе подключения - по сетевому интерфейсу. К сожалению, по сети передается только аудио сигнал.
Выбор ПК как источника сигнала осуществляется все той же кнопкой "NET". В отличии от Интернет радио, коннект с ПК требует дополнительной настройки в вашем ПК. Прежде всего у вас должен быть установлен программный медиа плеер, подойдет, например, штатный Windows Media Player 12. Мне пришлось кликнуть на закладку "Поток" и разрешить удаленное управление и воспроизведение файлов. Возможно еще потребуется сделать установки в панели управления ПК в разделе "Выбор параметров общего доступа к данным", я ограничился первой установкой и мой компьютер "увидел" ресивер RX-V1071:

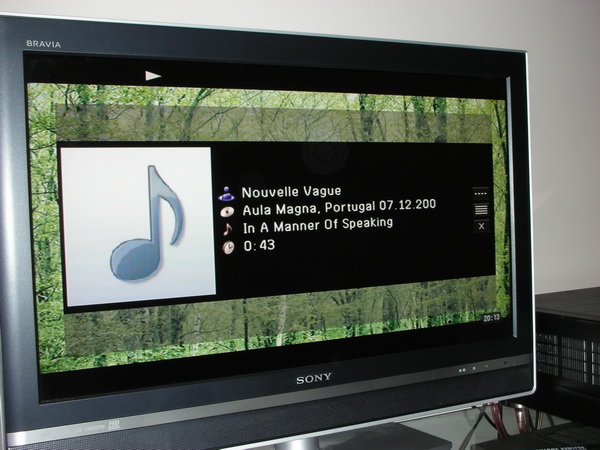

А ресивер соответственно увидит ваш ПК, и вы можете выбирать на ресивере аудио файлы точно также как при подключении USB устройств, iPod/iPhone:

7. Подключение iPhone к ресиверу по USB и через док станцию.

В ресивере Yamaha RX-V1071 USB интерфейс совместим с iPhone/iPod. Подключив специальным кабелем iPhone к ресиверу, я выбрал на пульте источник USB и увидел музыкальные (МП3, AAC, Flac) и видео файлы (WAV) и навигатор. При этом сам iPhone полностью не блокируется в части остальных функций, блокируется только папка музыка. Я вопроизводил несколько типов файлов, примечательно, что бескомпрессионный вариант записи кодеком Apple воспринимается ресивером как формат Digital. При воспроизведении видео файла WAV (рекламный ролик активной акустики Canton your_world) воспроизводится только звук с видео заставкой. Для воспрооизведения видео с iPhone необходим расширенный вариант кабеля-переходника: iPhone-USB/AV. Если зайти в меню ресивера "Входы" и выбрать вход USB, далее опцию "Видеовыход", можно назначить вход на который можно подать видео сигнал. Как правило это фронтальный V-Aux.

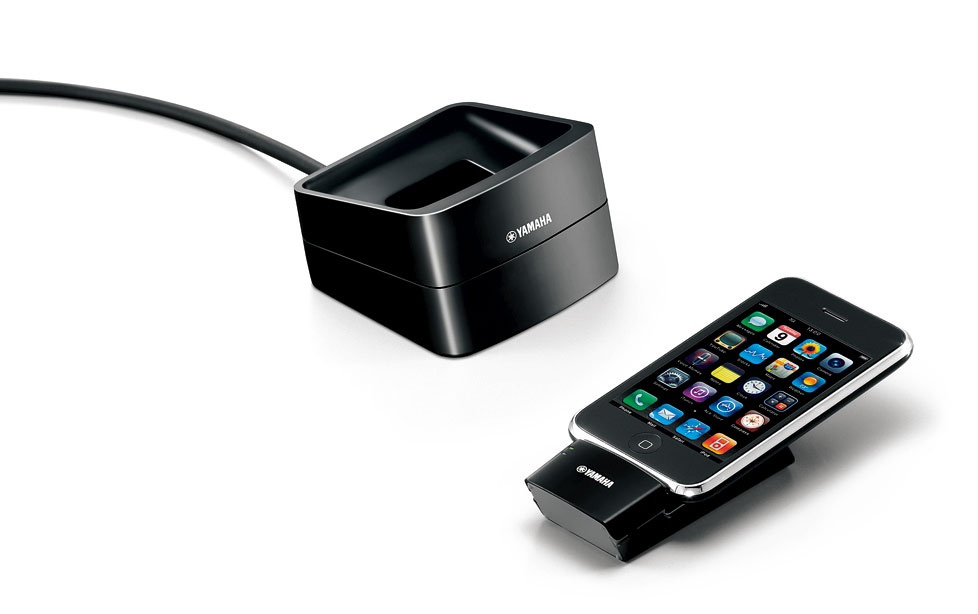

Подключить iPhone/iPod к ресиверу можно также используя док станцию Yamaha YDS-12 (видеофайлы воспроизводятся без дополнительных проводов). А также с помощью специального беспроводного адаптера Yamaha YID-W10 (видео файлы не воспроизводятся).

8. Звучание

Ресивер RX-V1071 был испытан в 3-х комплектах:
1. Источник Yamaha BD-A1010 (соединение с ресивером по HDMI), Колонки Yamaha NS-555
2. Источник Yamaha BD-A1010 (соединение с ресивером по HDMI), Колонки Yamaha NS-F700
3. Источники Blu-Ray Yamaha BD-S2900 (соединение по HDMI), CD Yamaha CDX-890 (соединение по аналогу), DVD плеер Yamaha BD-S2700 (соединение по аналогу), Колонки Yamaha NS-HX6, HX2, HX4.

Первый комплект подтвердил универсальные свойста NS-555 их всеядность и неприхотливость. Можно говорить о том, что ресивер RX-V1071 является максимально необходимым усилительным устройством для этих колонок. Звучание мощное, напористое, полновесное. Электронная музыка, рок, поп музыка - это очевидный их конек. Немного блеклое звучание на классике и живых инструментах, не хватает выразительности и оттенков.
Комплект с NS-F700 показал себя более музыкальным. Для сравнения были подключены в Pure Direct прошлогодний RX-V767 и новый RX-A810. С RX-V1071 эти колонки звучат намного интересней во всех аспектах воспроизведения - сцена, баланс частот. Гораздо уверенней комплект отыграл на большой громкости, хотя и проигрывает в этом показателе NS-555. Хорошие аудио записи приятно переслушивать и получаешь огромное удовольствие. Третий комплект с серией акустики Yamaha HX был прослушан как в стерео так и в многоканальном режиме. С первых минут чувствуется хороший, добротный саунд, детальность, разрешение. CD и DVD плееры подключенные по аналоговому интерфейсу сыграли чуть поинтересней. В звуковом тесте был использован тестовый диск Soavo с подборкой качественных треков: вокал, ударные инструменты, инструментальные джазовые композиции. Ресивер показал отличный динамичекий диапазон. Не менее уверенно отыграла Blu-Ray пластинка "Legends of Jazz" в многоканальных HD аудио форматах.
Примечание: Звуковое тестирование будет продолжено, и данный раздел будет дополнен новой информацией.

9. Обновление программного обеспечения ПО

Так как ресиверы RX-V1071, RX-A1010 оснащены сетевыми функциями, возможно обновление ПО по сети. Это наиболее удобный вариант. В начале раздела №2 я уже упоминал, что ресивер в интерактивном режиме предлагает вам обновить ПО. Конкретно в моем экземпляре, изначально стояла прошивка 1.03, после обновления стала 1.08. Таким образом, пользователи не использующие сеть лишают себя уникальной возможности заменить ПО легко и оперативно. Но в любом случае, ПО доступно на официальных сайтах производителя. Рекомендуется проверять обновления по адресам:
http://ru.yamaha.com/
http://de.yamaha.com/
Выбираете "Поддержка" далее "Скачать", или "Support" далее "Downloads" и выбираете необходимую модель. В списке предлагаемых файлов ищем "Обновление программного обеспечения версии 1.08.
Второй, Европейский сайт лучше, так как у них модель RX-V1071 продается раньше и во всех каналах сбыта, потому информация по ней доступна, на Российской страничке эта модель пока отсутствует.
Процедура замены следующая:
1. Итак вам надо скачать файл, разархивировать его - в конечной форме он должен иметь расширение .bin, и записать в корень желательно чистой флеш карты.
2. Выключить ресивер и вытащить сетевой кабель питания из розетки.
3. Вставить флеш карту с ПО в ресивер (фронтальный разъем USB). Нажать на кнопку Pure Direct на ресивере и удерживая ее вставить сетевую вилку в розетку. После этого ресивер включится в режиме обновления ПО и запустит программу с флеш карты автоматически. Вам надо подождать 15 минут, до появления надписи на дисплее ресивера "Update Success… Power off".
4. Обновление завершено. Рекомендуется проверить номер ПО через Advanced Setup.
Пользователям у которых ресивер подключен к Интернет сети достаточно зайти в раздел меню "Инфо",далее "Система" вы увидите, среди прочих системных настроек, текущую установленную версию ПО, а в нижнем большом прямоугольнике обычно размещается сообщение о доступности ПО (естественно когда оно будет доступно) и достаточно кликнуть на него и процедура запустится автоматически.

10. Баги

Во всех ресиверах существуют некоторые неточности перевода, которые иногда искажают понимание функции. Так и в этой серии ресиверов я нашел 2 бага:
1. В меню Option, в котором устанавливаются параметры на каждый вход, есть пункт "Усилитель"- это не что иное как "режим Music Enchancer" (реаниматор компрессированного сигнала) - рекомендация установить на Вкл. для тех входов, где как правило источнком является не очень качественный сигнал: USB, Net, Tuner...

2. В меню "Настройки", далее "Функции", далее "Настройки Дисплея" есть пункт "Воспроизв.Экран" - это не что иное как Short Message - короткие информационные сообщение, периодически появляющиеся на экране телевизора, например при регулировки громкости. Иногда, например при просмотре спортивных передач, такие сообщения могут мешать, закрывая часть экрана, поэтому есть возможность их отключить:

Неточный перевод функции Короткие сообщения

11. Покупка ресивера

Почему нужно покупать ресиверы Yamaha у нас.
1. Мы предлагаем индивидуальный подход, и не усложняем ассортимент чужой продукцией. Даже на складе мы стараемся выбрать экземпляры с идеальной упаковкой.
2. Мы несем ответственность за качество транспортировки.
3. Предлагаем индивидуальные цены.
4. Вам не будет навязываться другой коммерчески выгодный товар другого производителя.

Комплектация ресиверов RX-V1071, RX-A1010.
В комплект поставки входит: ресивер, пульт ДУ, батарейки, микрофон для автонастройки, антенна FM (проводок), антенна AM (рамочная), сетевой кабель.
а также: полная инструкци на русском языке на диске CD-R и ее короткая упрощенная версия на бумаге.
